ラック研削盤 THE Rシリーズ

概要
これまでにないギアラックとプロファイル加工を実現。

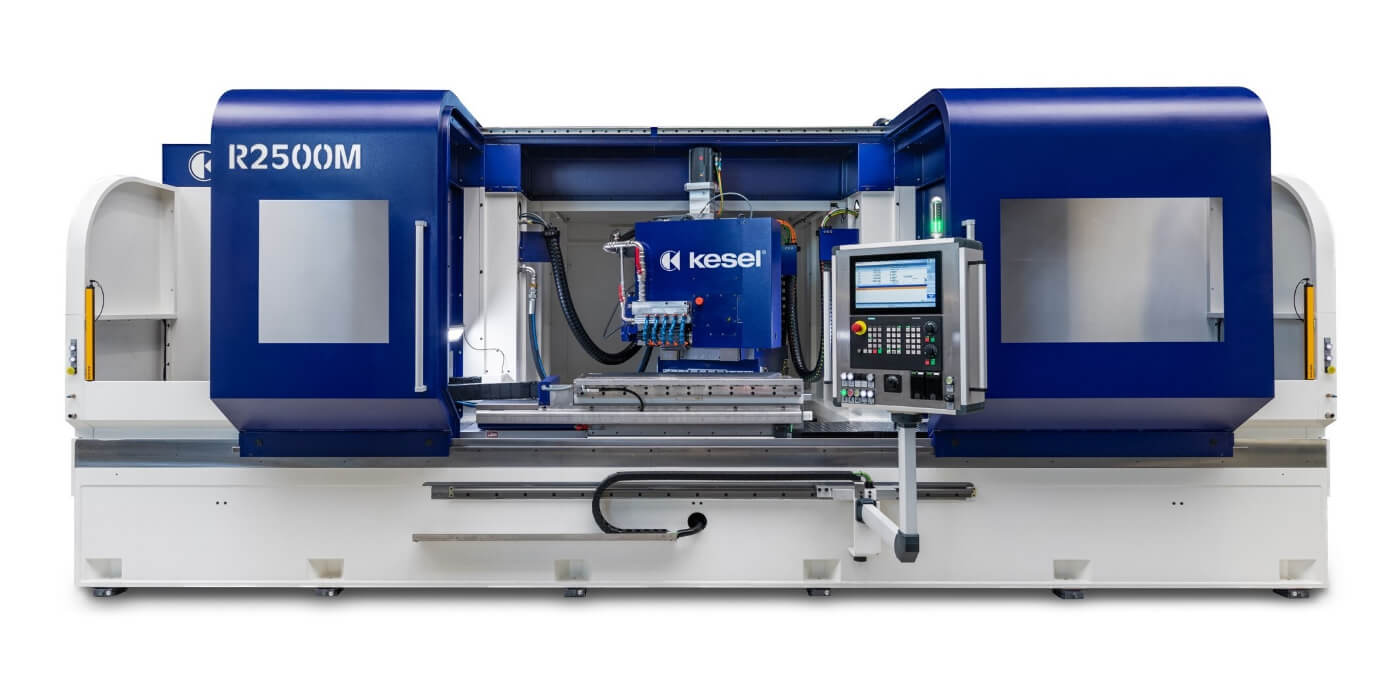

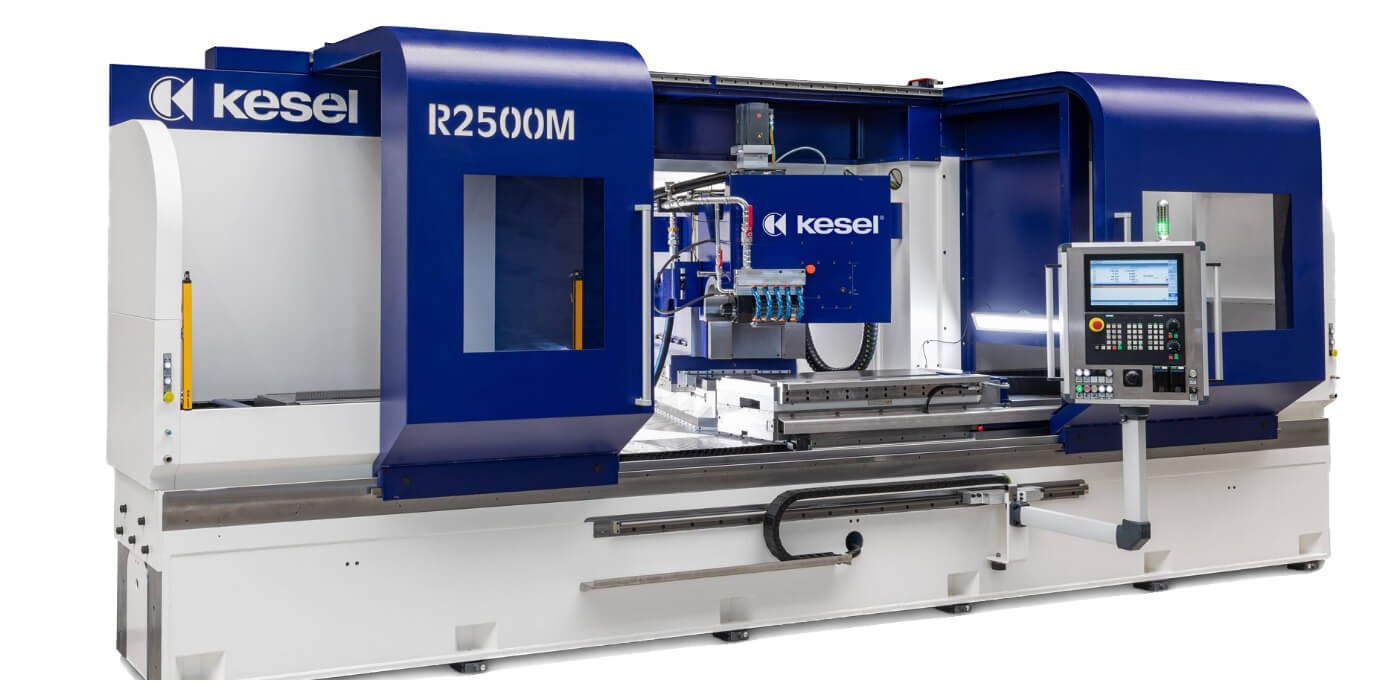

KeselのRシリーズは、従来モデルの改良版ではありません。まったく新しいラックミ リングプラットフォームです。新設計のベッドとスライド構造、世界初のツインテー ブルシステム、完全に刷新されたミリングヘッド、さらに部品の搬入・搬出を完全自 動化できるオプションを備え、まさに業界のゲームチェンジャーです。
R2500MからR5500Mまでの4種類のサイズバリエーションがあり、強力なF1-HSKミ リングヘッドまたはコンパクトなF2-SKミリングヘッドを選択可能。あらゆる用途に 対応する構成が揃っています。

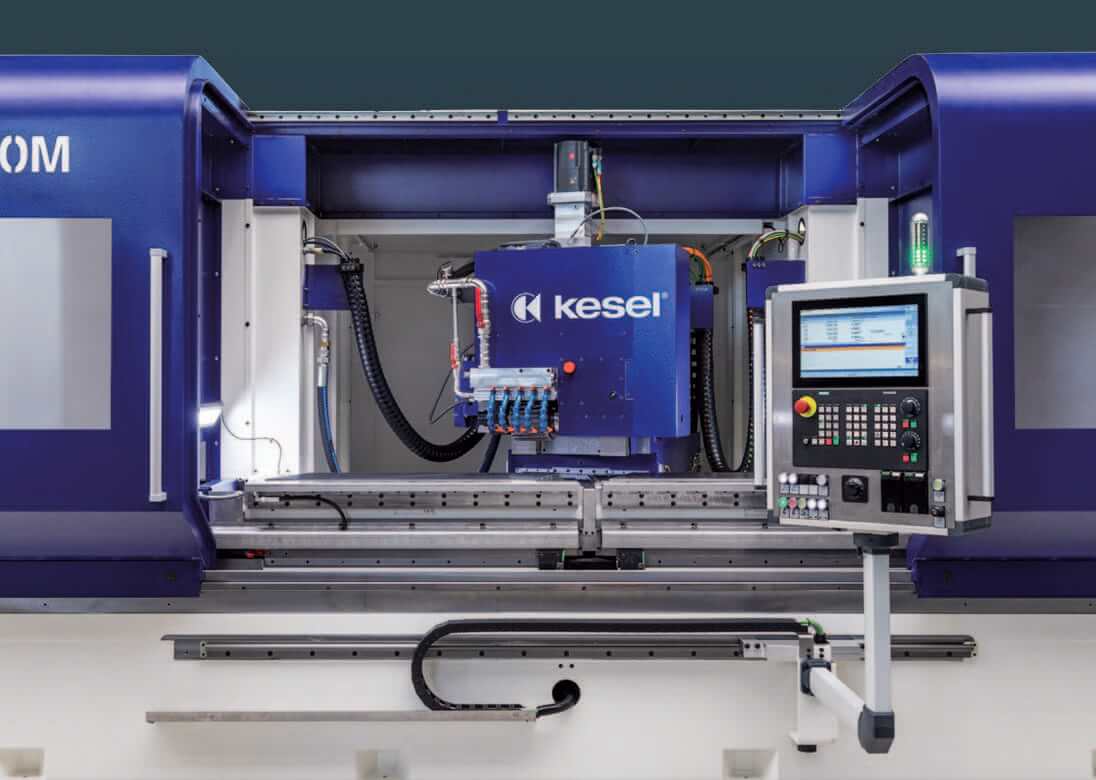

Rシリーズは、最大5,500mmのワークピースに対し、モジュール32までのミリング加 工が可能。さらに、最新のSiemens製「SINUMERIK ONE」オペレーティングシステム を搭載し、現在のニーズはもちろん、未来の課題にも対応できる設計となっていま す。

特徴

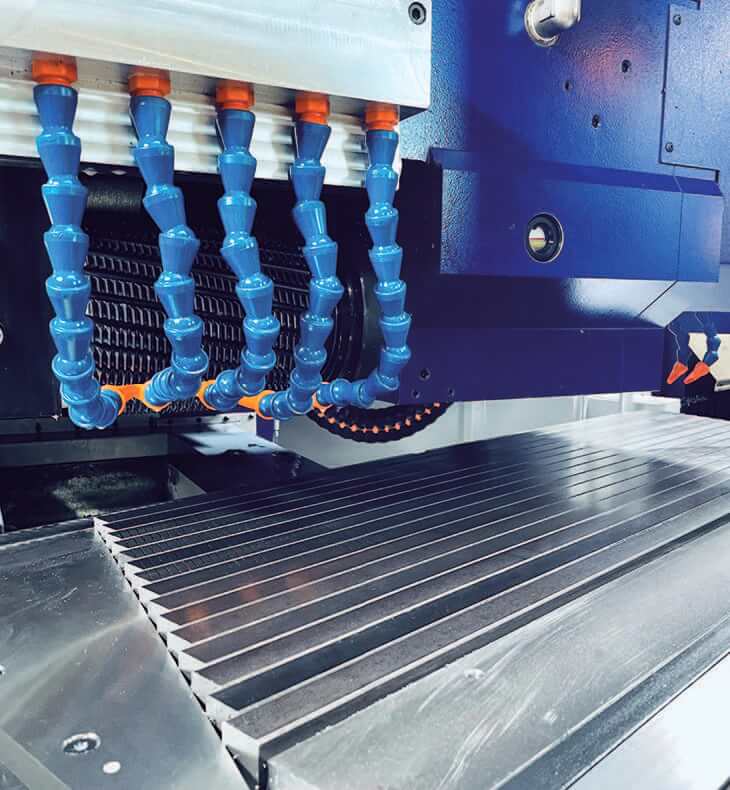

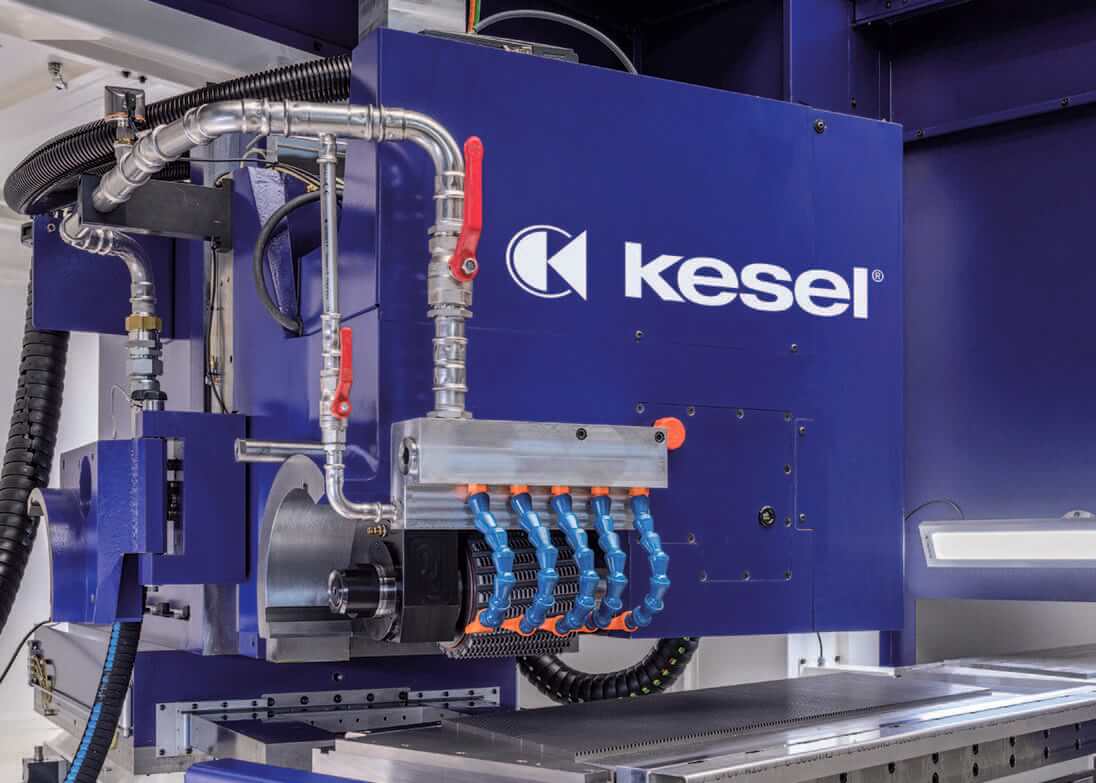

Milling

Rシリーズのプラットフォームには、F1-HSKまたはF2-SKミリングヘッドを搭載可能です。

どちらのモデルもゼロバックラッシュの駆動ユニットを採用し、インテリジェントなパワー伝達制御により、常に滑らかな動作と高い歯面品質を実現します。

最新モデルのF1-HSKは、HSKアーバーカップリングを備えており、新設計のアウトボードベアリングと組み合わせることで、振れ精度を最大350%向上させ、さらに優れた剛性を発揮します。

X2T Twin-Table System

Rシリーズは、従来の単一テーブル仕様に加え、世界初のX2Tツインテーブルシステムも選択可能です。

X2Tは2つのテーブルで構成され、それぞれが機械の最大加工長の半分のラックを保持できます。このシステムにより、一方のテーブルで加工を行いながら、もう一方のテーブルで同時にラックのセットや取り外しが可能になります。その結果、生産性は最大2.7倍に向上！

さらに、機械の最大ミリング長が必要な場合でも、テーブルを3分以内に連結できるため、柔軟な製造対応が可能です。

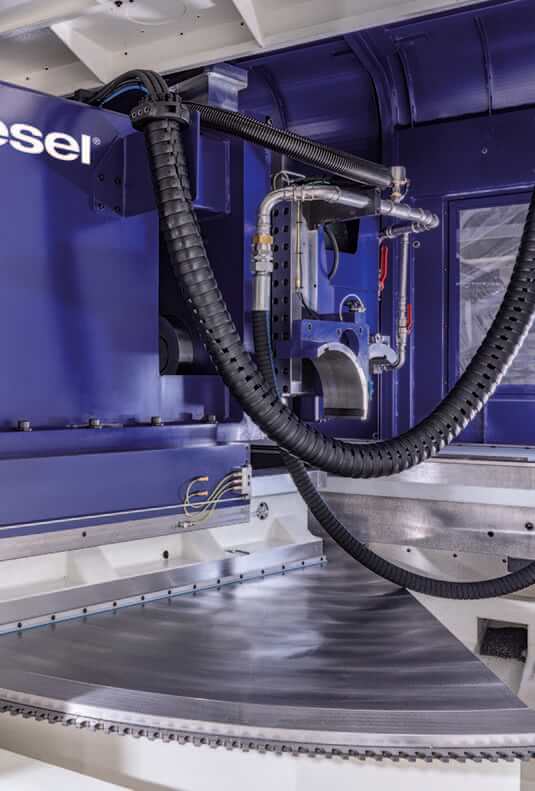

B-Axis

最大±25°のヘリカル歯形のミリング加工が可能です。この軸は、手動式または駆動式のいずれかを選択できます。

Clamping Systems

Rシリーズは、磁気クランプ、バイス、ハイブリッドソリューションなど、あらゆるワークピースに対応する多様なクランプシステムを選択可能です。

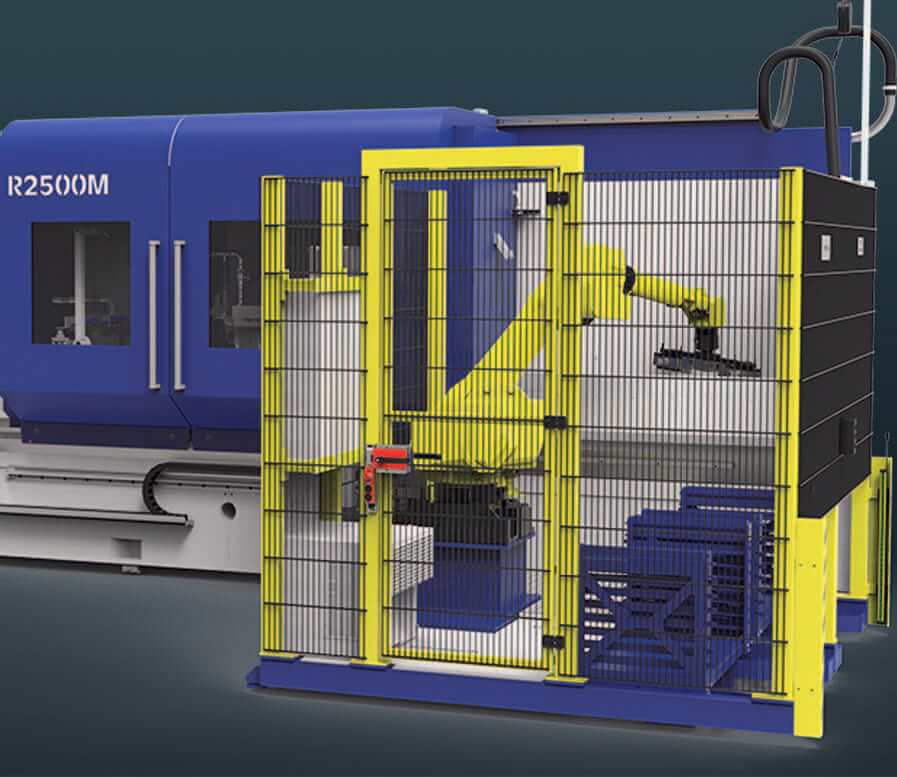

Automation

Rシリーズの全モデルには、完全自動の搬入・搬出システムを搭載可能です。これにより、オペレーターの負担を最小限に抑え、スムーズな機械運転を実現します。

さらに、統合型の洗浄システムと、素早く簡単に材料を取り出せるマガジン式収納スペースを備えており、高い作業効率を実現します。Rシリーズの自動化は、投資対効果（ROI）を最大化するための最適なソリューションです。

製品動画

スペック

Travel Range
X軸（水平軸、テーブル軸）
単一テーブル仕様 2,940 mm up to 5,940 mm
X2Tツインテーブルシステム ± 800 mm up to ± 2,300 mm per table
Y軸（垂直方向、切削深さ） 250 mm
Z軸（水平方向、送り） 620 mm
B軸（回転軸、ヘリカル歯形加工） +/- 25°
クランプ範囲
単一テーブル仕様 2,500 up to 5,500 x 400 mm
X2Tツインテーブルシステム 2 x 1,250 up to 2 x 2,750 x 400 mm
Milling head F2-SK or F1-HSK
【Type】F2-SK, transmission with high power drive
Power 43 kW S6 40%
RPM max. 315 rpm, infinitely variable
Milling arbor SK 50
Min. diameter of milling cutter 133 mm + 2 x cutting depth + resharpening (acc. to manufacturer)
Max. diameter of milling cutter 250 mm
Tool width 200 mm
【Type】F1-HSK, transmission with high power drive
Power 45kW S6 40%
RPM max. 450 rpm, infinitely variable
Milling arbor HSK-125B
Min. diameter of milling cutter 170 mm + 2 x cutting depth + resharpening (acc. to manufacturer)
Max. diameter of milling cutter 310 mm
Tool width 250 mm
Control
Siemens SINUMERIK ONE
Clamping system
磁気式や油圧式クランプシステムを含む多様な選択肢をご用意
Quality class
DIN 3962 第1部に基づく歯面品質 Q7
Coolant and swarf removal
冷却潤滑剤 エマルジョン
量 3,200 litres
磁気コンベヤと磁気フィルターローラーによる二段階ろ過
Electrical connection
電圧 3 x 400 V
電流値 60 A
Dimensions and weight
設置寸法
R2500M length 8,600 x depth 4,300 x height 2,700 mm /≈ 26 t
R3500M length 9,600 x depth 4,300 x height 2,700 mm /≈ 29 t
R4500M length 11,200 x depth 4,300 x height 2,700 mm /≈ 32 t
R5500M length 13,600 x depth 4,300 x height 2,700 mm /≈ 35 t
Options
X2Tツインテーブルシステム
制御式B軸
ミリングカッター交換装置、SW3Kチップ吸引システム
自動搬入・搬出

追加アクセサリーはご要望に応じて提供可能
技術革新に伴う変更の可能性あり
