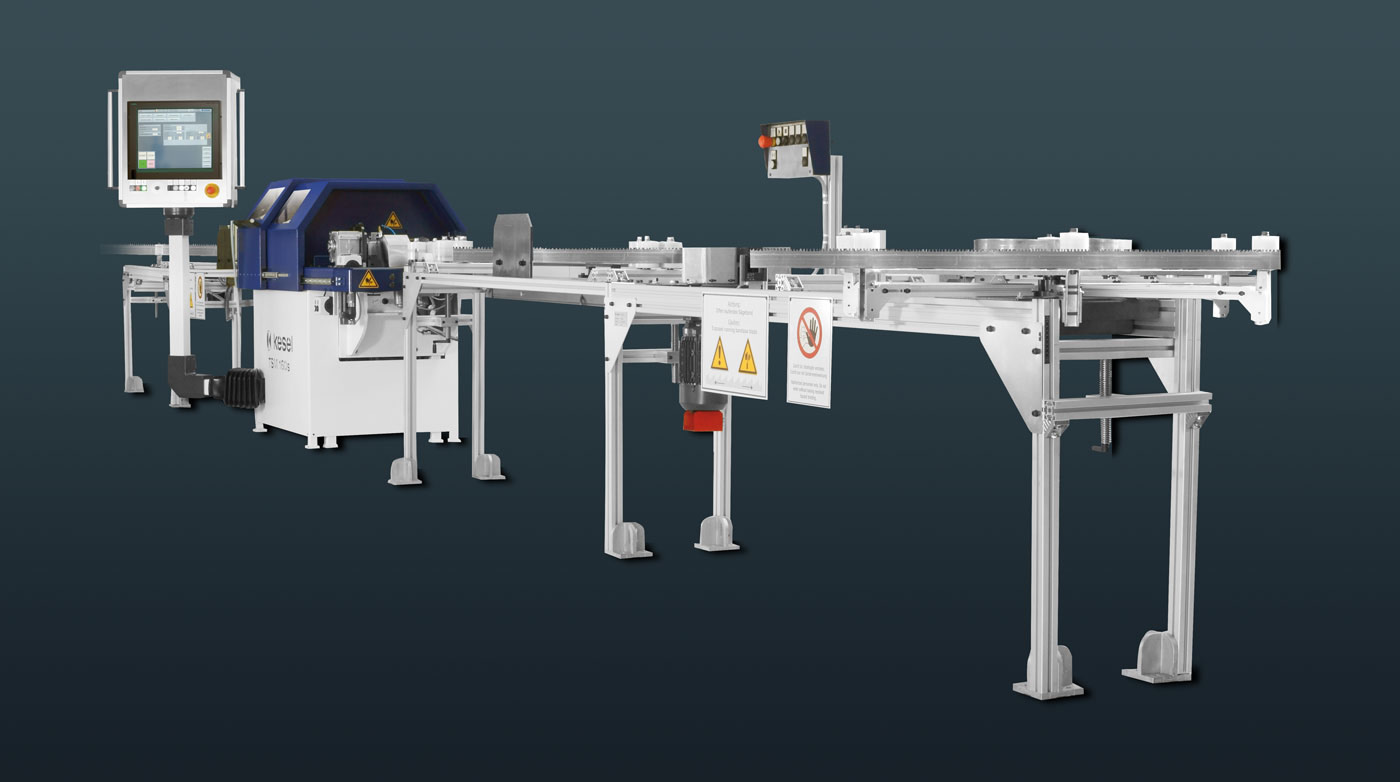

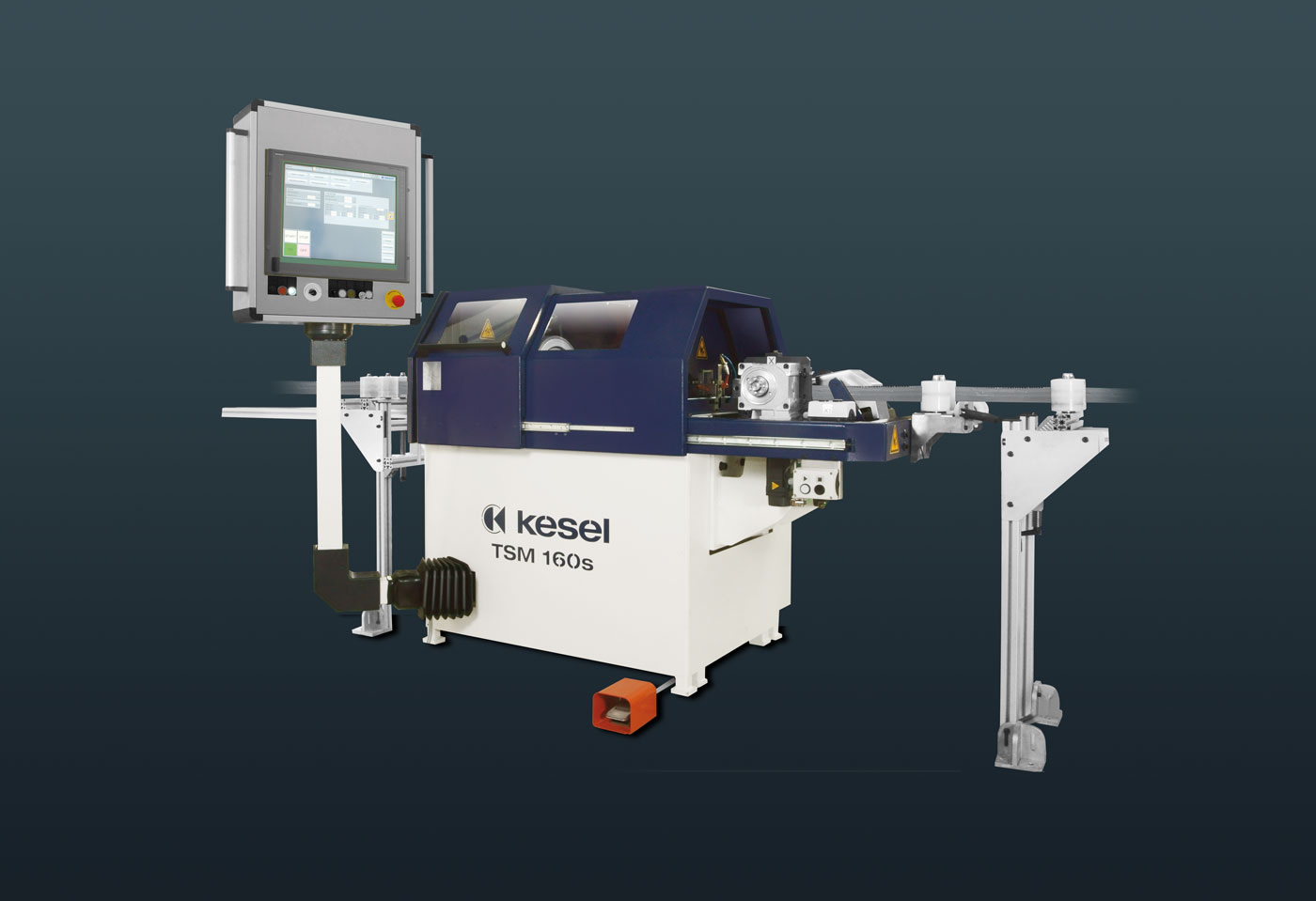

バンドソーセッティングマシン TSM 160s
- 概要
- Kesel TSM 160sは、バンドソーブレード製造用の機械を構築する長年の経験に基づいて設計されました。 Kesel TSMマシンは、当社のフライス盤FS 1500とFS 2500、各種コイルハンドリングシステムからSBA-2sマシン、BR-100sバンドストレートマシンまで、既存のKesel製品を完全に補完します。これらのマシンは我々の一流サービスとともに最高の品質の性能を発揮し、お客様のご期待にお答え致します。
スペック
| テクニカルデータ* | |
|---|---|
| ワークデータ | |
| 最小帯幅 | 10 mm |
| 最大帯幅 | 90 mm |
| 最小帯厚さ | 最小0,6 mm |
| 帯厚さ | 最大165mm |
| 帯素材 | バイメタル(硬化及び未硬化) |
| 制御 | |
| 制御 | Siemens SIMATIC HMI IPC |
| オペレーティングシステム | OS Windows 7 |
| クランピングシステム | |
| クランピングシステム | 電気式レバー式クランプ装置 |
| 精度設定 | |
| 公差の設定 | ± 0,02 mm |
| 対称度公差 | ± 0,02 mm |
| 歯ピッチ | 0,5 TPI - 32 TPI |
| 最大ストローク長さ | 160 mm |
| 出力 | |
| 出力 | 250 - 780 m/h |

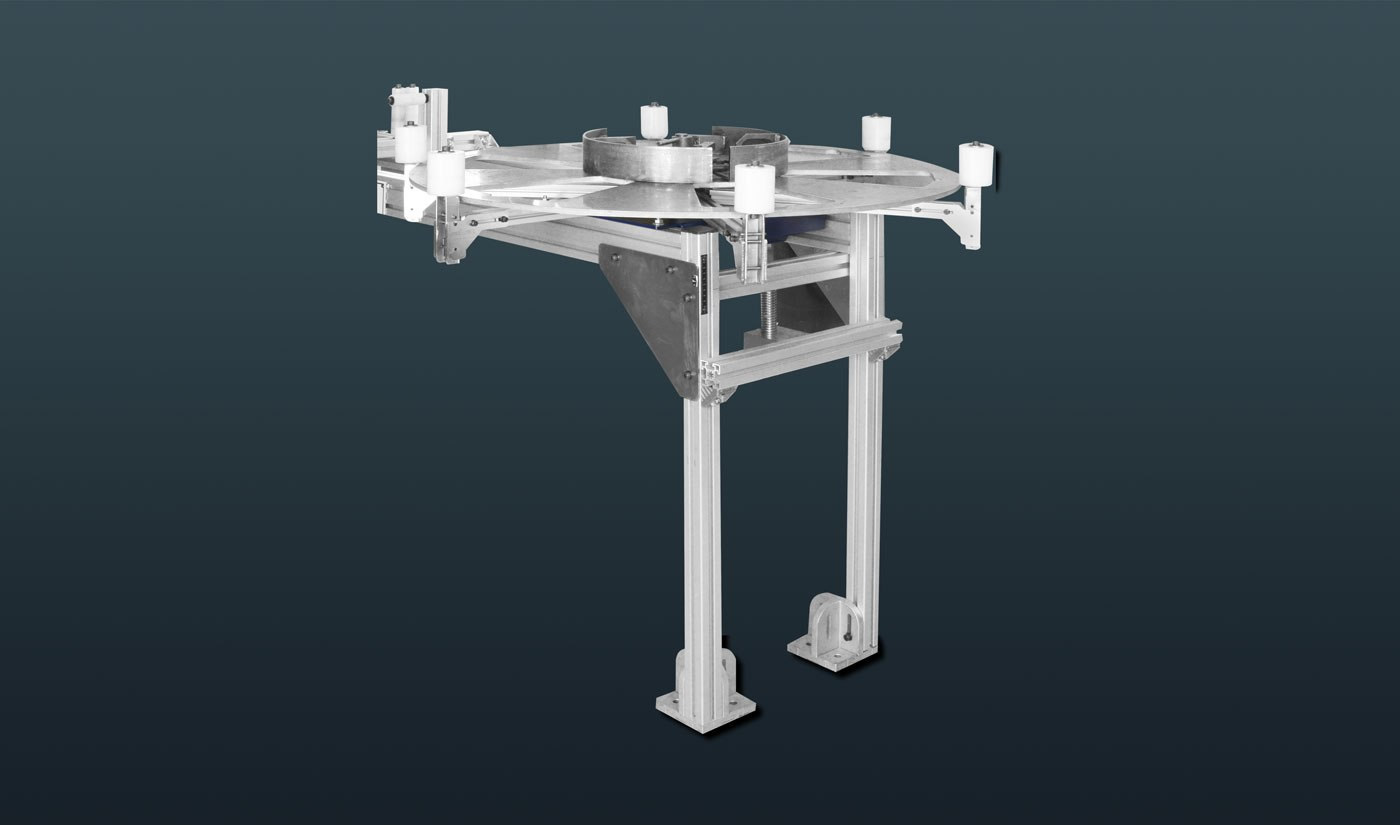

| コイリングシステム | |
| インターフェースコイリングシステム | 含まれています |
| コイリングシステム | オプション |
| プロパティ | |
| 測定システム | 外向き測定システム |
| 自動調節 | 設定幅,対称度自動調整 |
| 測定ログ | 記録可能 |
| バンドフィードシステム | プログラム可能なローラーフィードシステム |
| バンドクリーニング | ブローノズル+ブラシ |
| 設定工具 | 再成形可能, スロットキー位置決め |
