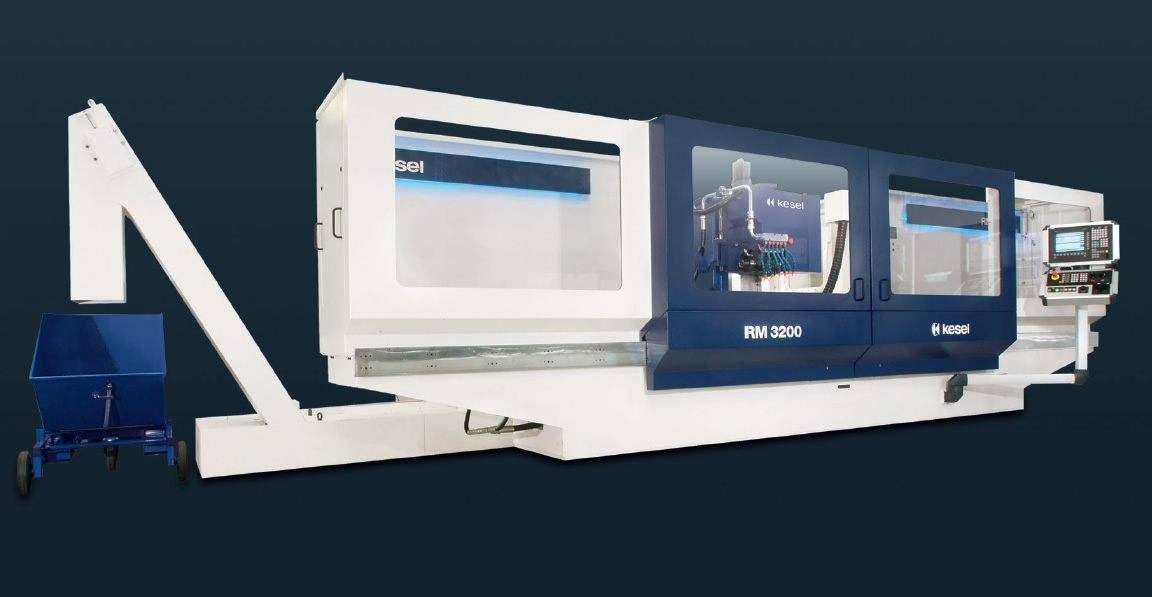

ラックフライス盤 RM

概要
大きな成功を収めたKesel RMSおよびRMXラックフライス盤の設計に基づいて、RMは同クラスの新しいスタンダードとして設計されました。生産性向上により、ストレート歯型とヘリカル歯型の切削面積が増加しました。有限要素解析(FEA)の研究により開発され、より剛性でコンパクトな機械です。加工モジュールはミリングヘッドによって最大20または30まで可能です。Siemens SINUMERIK 840D sl制御装置も装備されています。機械の追加オプションが幅広く選択がございまして、お客様のご期待にお答え致します。

オプション
- 調整可能なB軸, 完全密閉
- ペンデュラムメソッドの研削加工; 高精密フィルターシステム

スペック

テクニカルデータ* RM 2100 RM 3200 RM 4100
移動量
X軸 3,200 mm / 4,100 mm
Y軸 300 mm
Z軸 400 mm bei 0°
B軸 +/- 30°
クランプ幅 3,400 mm / 4,100 mm x 325 mm

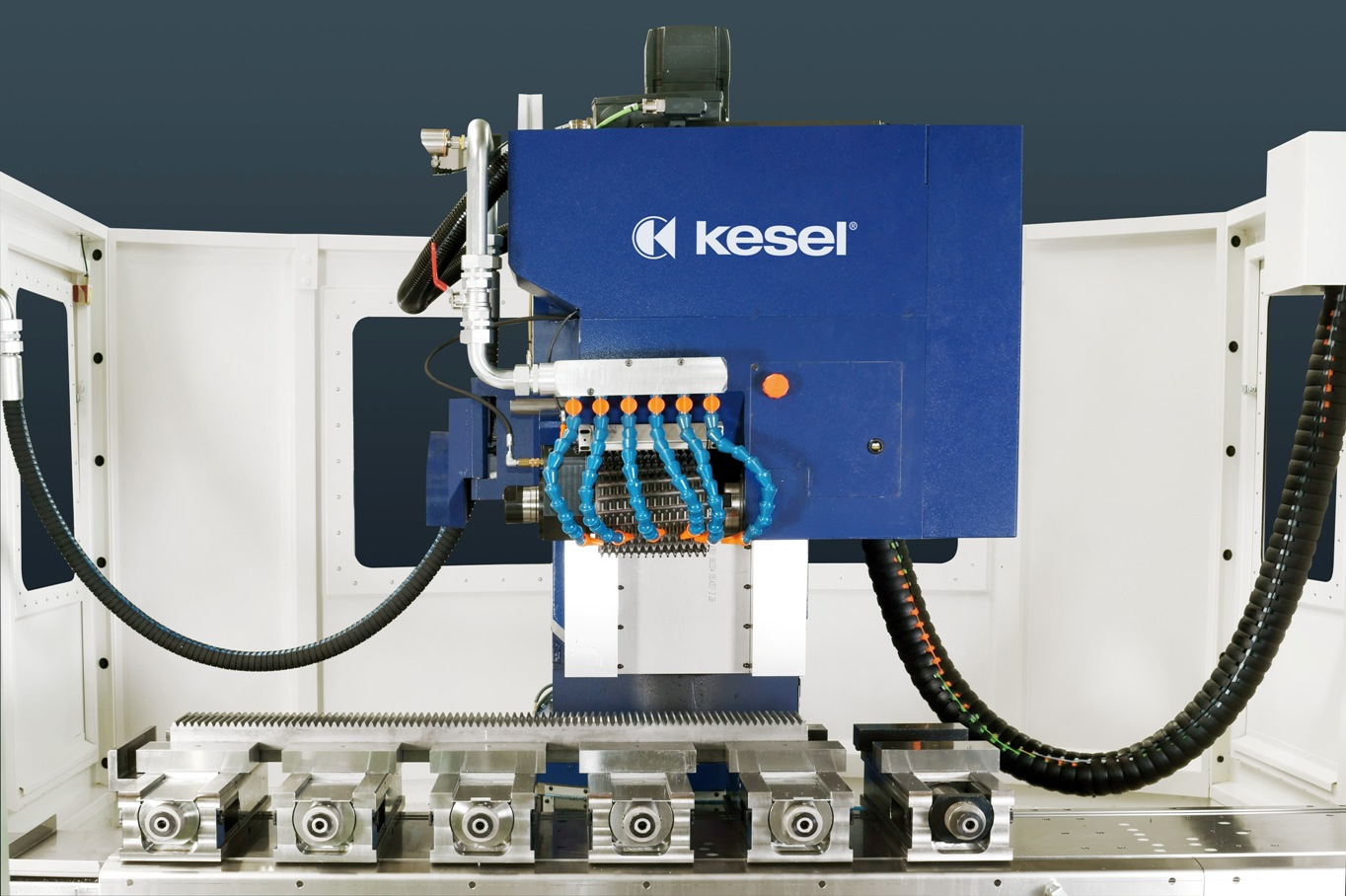

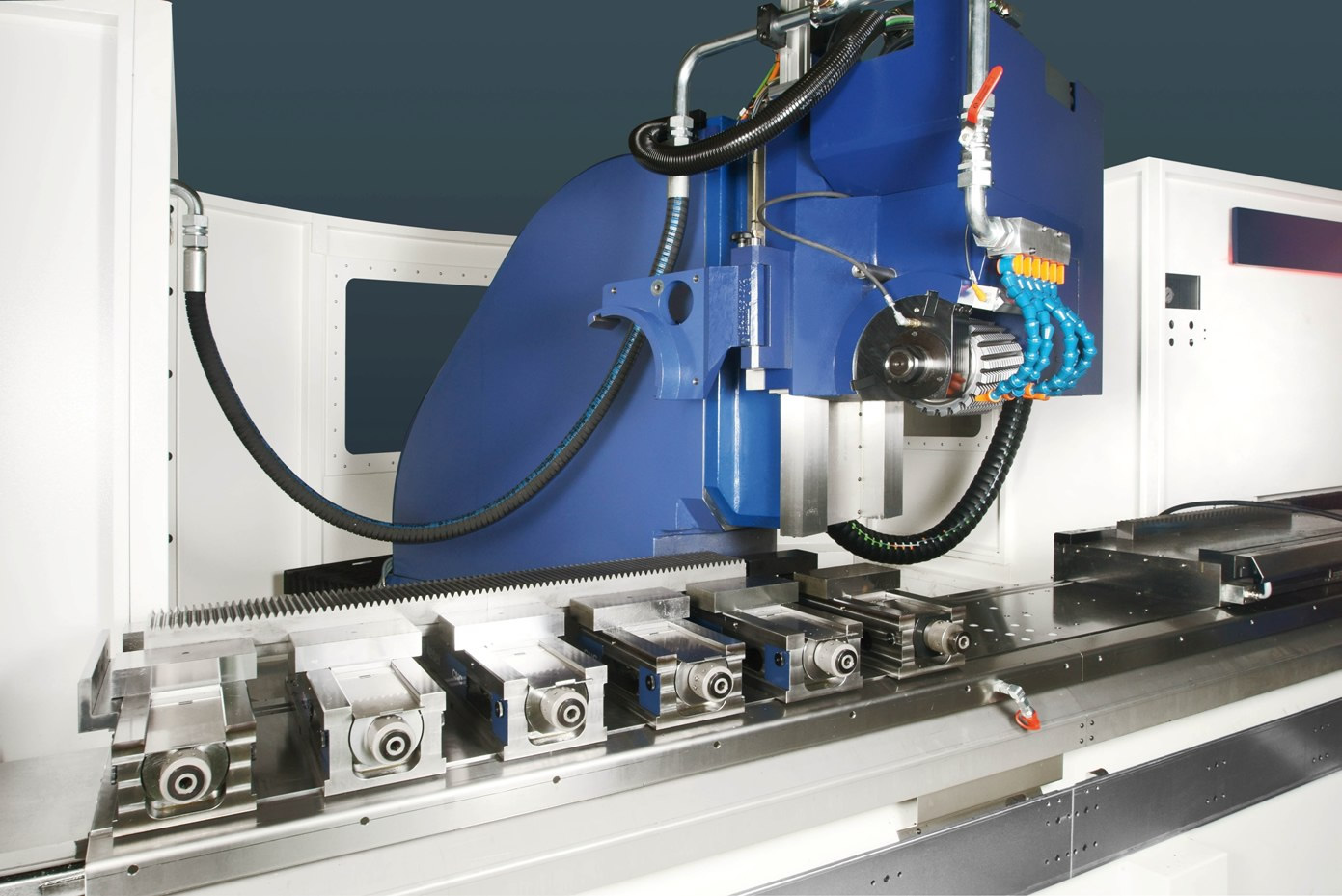

フライス盤ヘッド F 55.4
型式 F 55.4 ハイパワードライブ
パワー 43 kW S6 40%
RPM 最大450rpm, 可変
アーバー SK 50
最小カッター径 128 mm + 2 x 深さ + 5 mm 余裕幅+ 再研磨幅 (メーカーによる)
最大カッター径 250 mm
最大カッター幅 200 mm (詳しくは当社まで)
フライス盤ヘッド F 350
型式 F 350 ハイパワードライブ
パワー 45kW S6 40%
RPM 最大450rpm, 可変
アーバー SK 50
最小カッター径 165 mm + 2 x 深さ + 5 mm 余裕幅+ 再研磨幅 (メーカーによる)
最大カッター径 310 mm
最大カッター幅 240 mm (詳しくは当社まで)
制御盤
制御 Siemens SINUMERIK 840D sl
クランプ装置
クランプ装置 油圧式クランプ装置,(またはマグネチックのクランピングプレート)
精度
精度 < 0.005 mm (制御と測定)
位置決め < 0.002 mm
クーラント
冷却剤 油 / エマルション
容量 800 リットル
切粉フィルター マグネットタイプフィルター
クーラント監視システム
電源規格
電圧 3 x 400 V
電流 80 A
機械寸法/重量
寸法 (L x D x H) 5,300 x 2,800 x 2,500 mm (L x D x H) 7,800 x 2,800 x 2,500 mm (L x D x H) 9,700 x 2,800 x 2,500 mm
重量 approx. 15,000 kg (incl. control cabinet) approx. 17,000 kg (incl. control cabinet) approx. 19,000 kg (incl. control cabinet)
