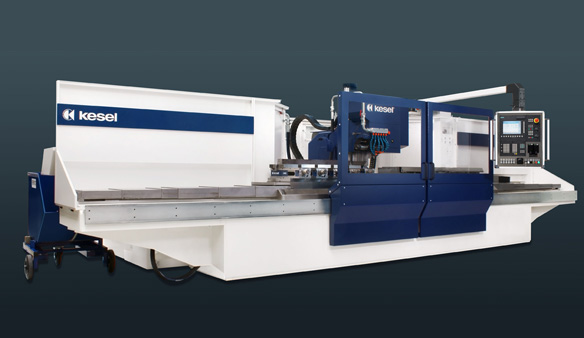

ラックフライス盤 RMS

概要
RMSのコンセプトは、特殊用途のフライス盤の製造における何十年もの専門知識に基づいています。このマシンには、Siemens SINUMERIK 840D sl制御装置とSiemensサーボドライブユニットが装備されています。加工モジュールは最大20まで可能で、精度が高く設計されるので信頼できる機械でございます。機械の追加オプションが幅広く選択がございまして、お客様のご期待にお答え致します。

オプション
- ペンデュラムメソッドの研削加工 - 油圧ワークレベルシステム - 追加スピンドルユニット

スペック

テクニカルデータ* RMS 2100 RMS 3200 RMS 4100
移動量
X軸 2,100 mm 3,200 mm 4,100 mm
Y軸 230 mm
Z軸 370 mm

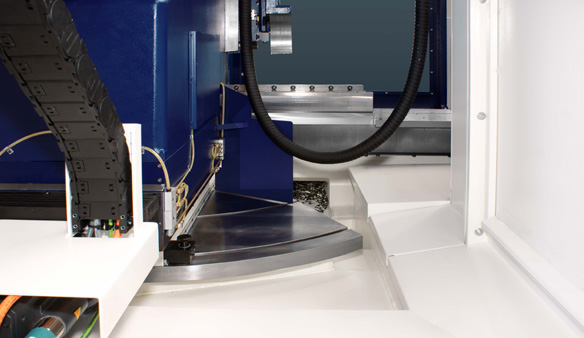

B軸 +/- 30°
クランプ幅 2,130 mm 3,400 mm 4,100 mm x 345 mm

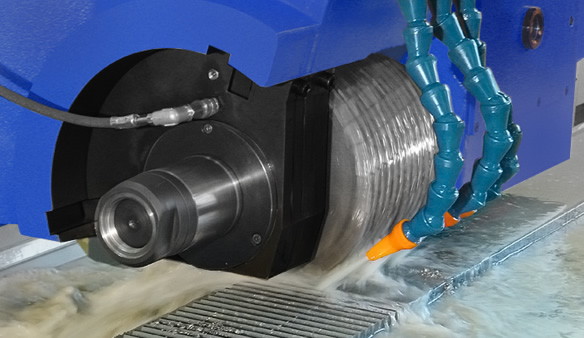

フライス盤ヘッド F 55.4
型式 F 55.4 ハイパワードライブ
パワー 43 kW S6 40%
RPM 最大315rpm, 可変
アーバー SK 50
最小カッター径 128 mm + 2 x 深さ + 5 mm 余裕幅+ 再研磨幅 (メーカーによる)
最大カッター径 250 mm
最大カッター幅 200 mm (詳しくは当社まで)
制御盤
制御 Siemens SINUMERIK 840D sl
クランプ装置
クランプ装置 油圧式クランプ装置,(またはマグネチックのクランピングプレート)
精度
精度 < 0.005 mm (制御と測定)
位置決め < 0.002 mm

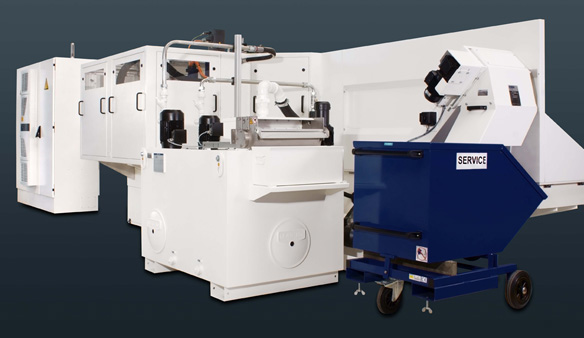

クーラント
冷却剤 油 / エマルション
タンク容量 500 リットル
切粉フィルター マグネットタイプフィルター
電源規格
電圧 3 x 400 V
電流 80 A
機械寸法・重量
寸法 (L x D x H) 5,300 x 2,100 x 2,500 mm (L x D x H) 7,800 x 2,100 x 2,500 mm (L x D x H) 9,700 x 2,100 x 2,500 mm
重量 approx. 8,400 kg (制御盤含) approx. 10,000 kg (制御盤含) approx. 12,500 kg (制御盤含)
